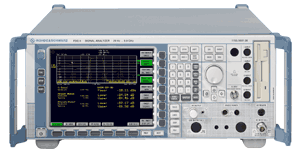

R & S FSIQ26 / Rohde & Schwarz FSIQ26 on korkean suorituskyvyn Vector Signal Analyzer taajuusalueella 20 Hz 26,5 GHz, joka on suunniteltu 3G-radion sukupolven.
Ominaisuudet:
o RBW 1 Hz – 10 MHz 1/2/3/5 portaassa
o 5-napaiset tarkkuussuodattimet, joissa on korkea valikoivuus
o FFT-suodatin 1 Hz–1 kHz:n RBW-taajuudella nopeisiin mittauksiin
o Näytetään keskimääräinen melulattia -150 dBm typ., 10 Hz kaistanleveys
o Kolmannen tilauksen sieppaus +22 dBm o Vaihemelu -150 dBc (1/Hz) 5 MHz:n siirtymällä
o Ultrawide dynaaminen alue 75 db ACPR WCDMA (4.096 MHz integraatio BW)
o 82 dB ACPR altenate kanava WCDMA
o Kokonaistason epävarmuus o Todellinen RMS-ilmaisin korkean tarkkuuden tehomittauksiin aaltomuodosta riippumatta o Nopea aika-alueanalyysi 1 μs nolla span-pyyhkäisyajalla
o Integroitu laajakaistavektorisignaalin analysaattori kaikille mobiiliradiostandardien ja modulaatiotilojen tiloihin monipuolisella tulosnäytöllä. I- ja Q-signaali, suuruus ja vaihe, vektori- ja tähdistökaaviot, aukeamalevyt modulaatiovirheiden numeerisella arvioinnilla ja demoduloidulla bittisekvenssillä.
Rohde & Schwarz FSIQ26 tarjoaa kattavat ja helppokäyttöisen mittaustoiminnon seuraavissa:
o Taajuus Domain:
* Taajuusalueella R&S FSIQ26 mittaa intermodulaatiota ja harmonisia erittäin tarkasti. Korkea 3rd-order-leikkauspiste yhdessä erittäin alhaisen melutason kanssa tuottaa intermodulaatiottoman dynaamisen alueen "110 dB ja takaa luotettavan suorituskyvyn jopa kehittyneissä mittauksissa. Erinomainen dynaaminen alue ja optimoidut vaihemeluarvot tekevät R&S FSIQ26:sta ihanteellisen työkalun ACPR(adjacent-channel power ratio) -mittauksiin kaikissa mobiiliradiojärjestelmissä ja erityisesti WCDMA:ssa. WCDMA:n ACPR-enimmäisarvo 4,096 MHz:n kaistanleveydellä on 75 dB ja se on jo saavutettu -12 dBm:n tulotasolla. RMS-ilmaisin, joka on käytettävissä kaikille jopa 10 MHz:n kaistanleveyksille, on ihanteellinen työkalu tarkkaan tehonmittaukseen aaltomuodosta riippumatta. Kanavateho ja viereinen kanavateho voidaan mitata ja näyttää tarkasti signaalitilastoista riippumatta. Mittaushaasteet, kuten moduloitujen signaalien (esim. CDMA) tehomittauksen toistettavuus, voidaan näin ollen poistaa.
OAika Domain:
* Aika-alalla, R & S FSIQ ominaisuuksia kaikki nykyaikaiset ominaisuudet räjähtää analyysi TDMA-järjestelmissä; porttitoiminnot, liipaisinviive ja integroitu RF-liipaisin yhdessä lyhyen 1 μs:n pyyhkäisyajan kanssa varmistavat kaikkien tärkeimpien liikkuvien radiojärjestelmien ajoitusominaisuuksien tarkan mittauksen. Jopa 10 MHz:n kaistanleveyden ansiosta mittauslaitteen vaikutus on vähäinen erityisesti laajakaistajärjestelmiin kohdistuvien mittausten osalta. Erilaiset merkkitoiminnot yhdessä muokattavien aidattavien pyyhkäisyjen kanssa mahdollistavat RMS-, keskiarvo- ja huippumittausten suorittamisen minkä tahansa valittavissa olevan ajan kuluessa.
OModulaatio-toimialue:
*Modulaatiotoimialueella integroitu vektorisignaalin analysaattori tarjoaa erilaisia mittauksia signaalsista digitaalisella tai analogisella modulaatiolla. Erilaisia asetuksia, joita voidaan kutsua yksinkertaisesti näppäily kattaa 18 mobiiliradiostandardia GSM, NADC, IS95 kautta WCDMA. Nämä kätevät esiasetukset tekevät tarpeettoman, että käyttäjä viettää arvokasta aikaa eritelmien etsimiseen ja siirtyä parantamaan mittausvarmuutta. Tulosten näyttäminen vastaa käytännöllisesti katsoen kaikkiin tarpeisiin: vektori- ja tähdistökaavioiden lisäksi I/Q-signaali ja silmä-/säleikkökaaviot, modulaatiovirheitä sisältävät taulukot, mukaan lukien puretut bittisekvenssit, ovat erityisen hyödyllisiä. EVM (virhevektoriluokka), vaihe- ja taajuusvirhe, aaltomuotokerroin ja I/Q-siirtymä tulostetaan numeerisina arvoina, ja RMS ja huippuarvo näytetään erikseen. Mobiiliradiostandardien lisäksi R&S FSIQ26 -standardia voidaan käyttää myös yleiskäyttöön tarkoitettuna mittausdemodulaattorina epätavankoissa modulaatiomenetelmissä. Luettelo 13 digitaalisesta demodulaattorista vaihtelee BPSK:sta, QPSK:stä ja (G)MSK:stä 16QAM:iin. Kanssa symboli korko valittavissa jopa 6,4 Msymbol / s ja kosini ja juuri-kosini suodattimet säädettävissä 0,01 askelleveys, kokoonpano räätälöityjä järjestelmiä ei ole ongelma. Analogisissa demodulaattorit, jotka käyttävät digitaalista tekniikkaa kaikissa tiloissa, on pitkän aikavälin ja lämpötilasta riippumattomia mittauksia, kuten lähettimen ohimeneviä tai satunnaisia vaihemodulaatioita (AM to? M muuntaminen) esimerkiksi matkustaville aaltoputkille.
