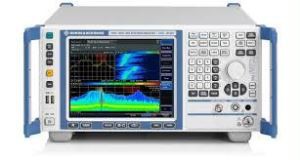

Monipuolinen Rohde & Schwarz (R&S) FSVR7 Real-Time Spectrum Analyzer on yhdistelmä signaalin ja spektrin analysaattori ja reaaliaikainen spektrianalysaattori. Reaaliaikaisessa käytössä FSVR7 mittaa ja näyttää spektrin saumattomasti aika-alueella, jonka taajuusalue on jopa 40 MHz, ja joka kaappaa jokaisen tapahtuman analysoitavaksi riippumatta siitä, kuinka lyhyesti.
Ominaisuudet ja tekniset Rohde & Schwarz:
Ominaisuudet:
●Reaaliaikainen spektrianalyysi jopa 40 GHz:
oSpectrogram-toiminto ajattoman spektrin näyttämiseksi aikatoimialueella
oTaakan peittimen liipaisin (FMT) spektrin yksittäisten satunnaisten tapahtumien mittauksen käynnistämiseksi
oPysyminen tila signaalien esiintymisen ajaksi
oVoima vs. aika signaalien pituuden/ajan varianssin analysoimiseksi
oI/Q-tietojen real-time-suoratoisto pitkien RF-sekvenssien tallentamista varten
●Monipuolinen signaali- ja spektrianalysaattori:
oTaaikainen lakaista koko taajuusalueella 10 Hz 40 GHz vain muutamassa millisekuntissa
o110 GHz:n enimmäissyöttötaajuuden käyttäminen ulkoisilla sekoittimissa
oUlkopinnan mittaustarkkuus jopa 7 GHz
oErnoin dynaaminen alue ja matalan vaiheen kohina
oKorkea mittausnopeus
oVirran mittaustoiminnot ja tilastolliset arvioinnit digitaalisesti moduloitujen signaalien analysointia varten
oVersatile-merkki- ja jäljitysarvontatoiminnot
oMisurointiohjelmisto melun tai vaihemelun määrittämiseksi
oGeneraalinen vektorisignaalianalyysi (VSA) ja erityiset analyysivaihtoehdot GSM/EDGE-, WCDMA/HSPA+-, LTE-, WiMAX™-, WLAN- ja analogiset modulaatiomenetelmät
oLaakun I/Q muistin syvyys
●Yksinkertainen ja intuitiivinen käyttö kosketusnäytön avulla:
oTouch-näytön käyttö sormella hiiren kohdistimena
oNopea pääsy kaikkiin tärkeieen toimintoihin
oRakennettu ohjetoiminto
oUndo/redo-funktio
Ominaisuudet Rohde & Schwarz:
●Taajuus:
oTaaju-alue: 10 Hz – 7 GHz
oTaajuusviitteen kytkeminen: 1 x 10-6
■R&S®FSV-B4:llä: 1 x 10-7
●Reaaliaikainen spektrianalysaattori:
oReal-time RF kaistanleveys: 100 Hz 40 MHz
oA/D-muunnin: 128 msamples/s, 16-bittinen
oWindowing: Blackman Harris, Gauss, litteä yläosa, suorakulmainen, Hanning, Kaiser
oMistipisteet jäljitystä kohti: 801
oResolution kaistanleveys: reaaliaikainen RF-kaistanleveys/(100-400) ikkunasta riippuen
oSpektrien määrä sekunnissa: 250 000/s
oSpektrien päivitysnopeus: 10 000/s
oNäytön päivitysnopeus: 30/s
o Detectors: Keskiarvo (lineaarinen tai RMS), Max Peak, Min Peak, Sample
oRace-funktiot: Max Hold, Min Hold, Average
●Taajuusmaskin liipaisin (FMT):
oFreven tarkkuus: Reaaliaikainen kaistanleveys/801
oTrigger span: Reaaliaikainen RF kaistanleveys
oDynaaminen alue: 0 dB – -80 dB viitetason alapuolella
●Spektrianalysaattori:
oKaistannat:
■Resoluution kaistanleveys:
■Vakiosuodatin: 1 Hz – 10 MHz
■Vakiosuodatin, ZERO SPAN: 1 Hz – 10 MHz, 20 MHz, 40 MHz
■FFT-pyyhkäisy: 1 Hz – 300 kHz
■Kanavasuodatin: 100–5 MHz
■Videosuodatin: 1 Hz – 10 MHz, 20 MHz, 28 MHz, 40 MHz
■I/Q-demoduloinnin kaistanleveys: 40 MHz
■40 GHz -165 dBm (1 Hz) tyypillinen
oNäyttöäänikeskimelutaso:
■Näytetty keskimääräinen melutaso:
■1 GHz -152 dBm (1 Hz)
■30 GHz -150 dBm
■Näytetty keskimääräinen melutaso esivahvistimella, R&SFSV-B22- tai R&SFSV-B24-vaihtoehdolla:
■1 GHz -163 dBm
■30 GHz -162 dBm
oMomodulaatio:
■Kolmannen tilauksen sieppaus (TOI): f< 3.6="" ghz="" -="" 16="">
oWCDMA ACLR:
■Ilman melun kompensointia: 70 dB
■Melun kompensoinnilla: 73 dB
oVaihemelu:
■1 GHz:n kantotaajuus:
■10 kHz:n poikkeama operaattorista: -106 dBc (1 Hz)
■100 kHz:n poikkeama operaattorista: -115 dBc (1 Hz)
■1 MHz:n poikkeama operaattorista: -134 dBc (1 Hz)
o Yhteensä mittauksen epävarmuus: f< 7="" ghz="" -="" 0.4="">
